冶金行业是一个典型的电能质量敏感行业，因为其主要的冶炼设备如电弧炉、精炼炉等属于非线性冲击负载，这些设备在工作过程中会产生大量的谐波，因而是造成谐波污染的主要源头之一。
谐波问题是影响电能质量的重要指标，也是电力系统中企业和广大用户尤为关注的问题之一。当电网中存在谐波时，会对冶金行业电网中用电设备的正常运行造成一系列不同程度的影响，从而引起电力系统的紊乱，给冶金企业的正常生产造成不必要的经济损失。因此，解决冶金行业电能质量问题具有十分重要的现实意义。
降低电力系统的功率因数，导致电网电压不稳定；
引起电力设备的过热、烧坏等故障；
影响电力系统的稳定性和可靠性，可能导致电力系统的短路、电气火灾等危险事件；
使得电力系统中的照明、通信、计算机设备等电子设备失真、损坏或者故障；
对电力系统的电能质量造成影响，例如造成谐波畸变、交流电压波形扭曲等问题；
影响电力系统的经济性和能源利用效率，例如造成电能损耗、增加电力系统维护成本等。
🔻江苏省某钢铁企业
企业现场负载设备主要为400V电压等级的软启动器和低压变频器拖动的电机设备，以及一定数量的低功率直启动电机设备。
🔻客户治理需求
1、系统功率因数从0.75提高到0.92
2、治理系统中含有的15%的谐波

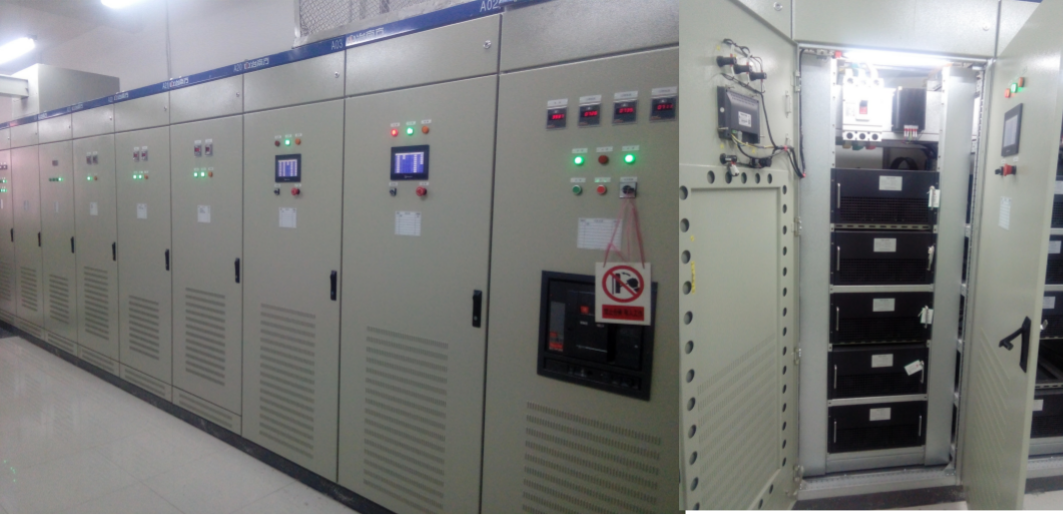

（科力源电气APF产品治理现场图）
🔻治理效果
针对江苏省某钢铁企业的问题，我们投入了科力源CG-APF装置，进行了无功和谐波的混合补偿，补偿后，电压和电流以及功率因数都有很大改善，电流畸变率从9.11%降低到3.91%，电压畸变率从之前的2.18%降低到0.9%，系统功率因数有之前的0.7896提高到0.9351。系统的实在功率921.2KVA降低到782.2KVA。

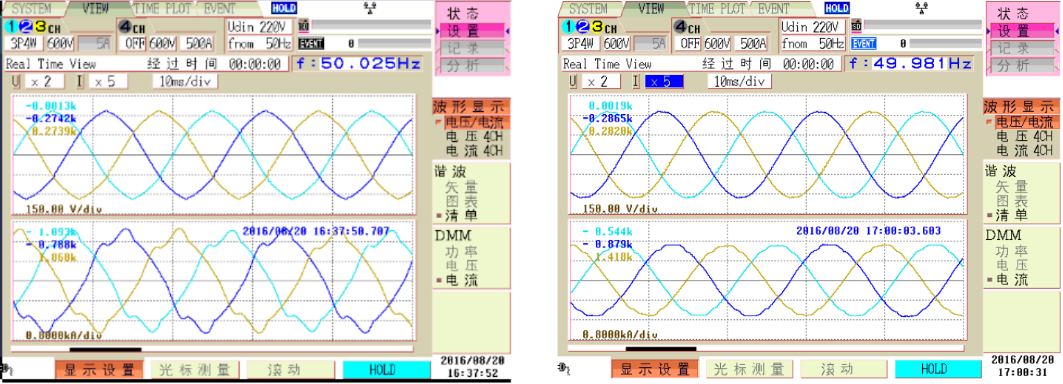

图片：投入CG-APF前后电压、电流波形对比图
APF投入系统进行无功和谐波补偿后，电压、电流、功率因数等都有很大改善，保证了系统的稳定性，降低了系统损耗，提高变压器的利用率，各项指标均满足国家标准。
|
