链式静止型动态无功补偿装置

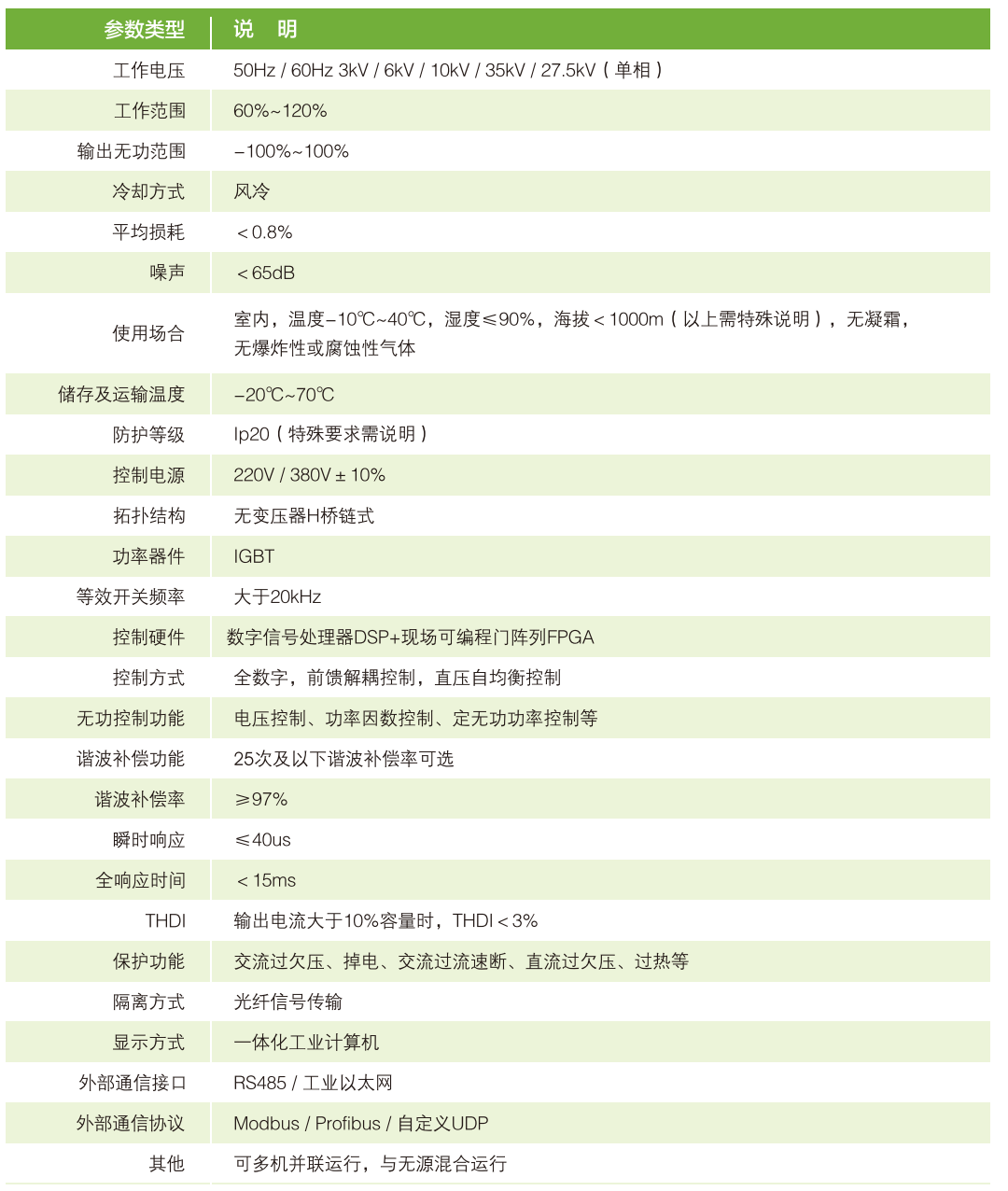

快速响应：CG-SVG装置补偿响应时间可 达5ms以内，真正实现动态补偿。抑制电压闪变或跌落。CG-SVG装置可以有效的抑制电压闪变或跌落；

连续补偿，功率因数接近于1.0;

不会产生谐波放大现象；

可以发出容性无功，也可产生感性无功；

输出无功不受电网电压高低的影响；

采用H桥级联多电平电路架构，直接接入6kV、10kV、27.5kV和35kV。采用了N+1或N+2冗余结构；

CG-SVG装置接入电网，采用LCL结构，工作时，IGBT高频开关产生的高次谐波不注入电网；补偿无功和滤除谐波的效果更好；

CG-SVG的控制系统采用大规模可编程逻辑阵列（FPGA ）进行集中全数字控制；

采用新型的控制算法和调制方式，并结合控制系统的超强计算能力，使CG-SVG装置滤除谐波的能力大大增强，可滤除25次以内谐波，滤波效率达 97%以上；

高安全性：CG-SVG设计上遵循高压国家强制规范，高压主回路与控制回路之间光纤连接，安全可靠；

完善的保护和故障报警设计：CG-SVG设 置有完备的系统保护功能和功率单元保护功能，能实现故障自动记录、事故记忆，故障记录能自动记录各 种保护的动作类型、动作时间,可以帮助技术人员分 析故障原因，并进行故障定位；

高灵活性：CG-SVG通过PLC进行现场控制，可通过人机界面修改参数设置灵活改变控制方式，具有多种标准通信协议可方便与中控系统进行通 信；

安装、调试、维护方便：CG-SVG功率单元按抽屉形式设计，功率单元与外接线采用接插件方式，无需人工接线，具有良好的互换性，方便更换。
